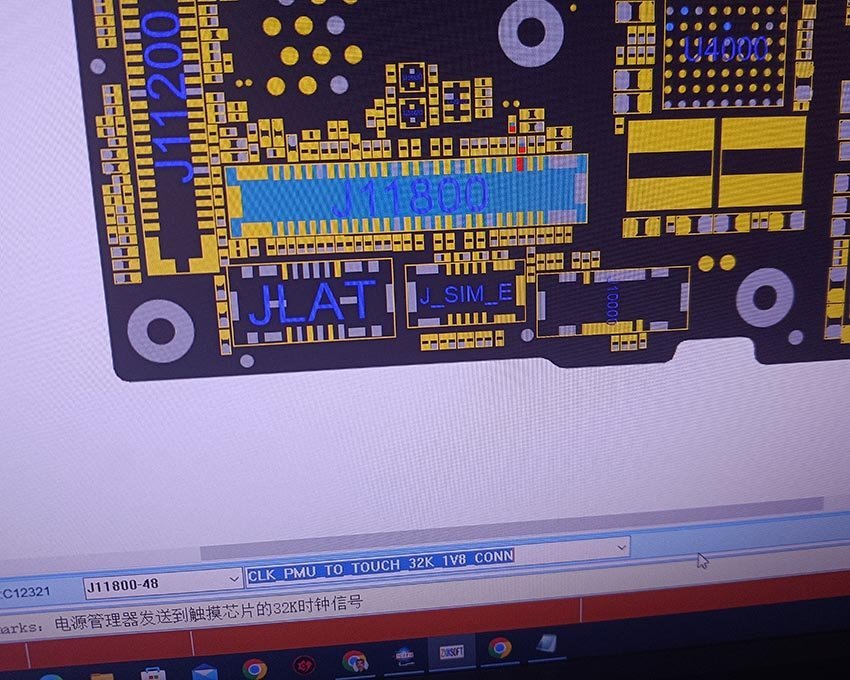

توضیح کامل لاین  CLK PMU TO TOUCH 32K 1V8 CONN در ایفون 12p از آموزشگاه تعمیرات موبایل آناتل

کلمات اختصاری مربوط به مهندسی الکترونیک و الکترونیک قدرت هستند و به صورت جداگانه مفهوم دارند:

CLK: به معنای سیگنال ساعت (Clock) است که در سیستم های الکترونیکی برای همگام سازی مدارها و اجزای سیستم استفاده می‌شود.

PMU: به معنای واحد مدیریت برق (Power Management Unit) است که برای مدیریت منابع برق در یک سیستم الکترونیکی به کار می‌رود.

TO: به معنای به سمت (To) مثال  نشان می‌دهد که سیگنال ساعت از PMU به سمت بخشی از سیستم الکترونیکی که در ادامه ذکر شده، ارسال می‌شود.

TOUCH: به معنای صفحه لمسی (Touch Screen) است که در دستگاه‌های الکترونیکی مانند تلفن همراه و تبلت استفاده می‌شود.

32K: به معنای 32 کیلوهرتز است که در واقع فرکانس سیگنال ساعت مورد استفاده در برخی از بخش‌های سیستم الکترونیکی است.مثل تاچ

1V8: به معنای 1.8 ولت است که ولتاژ منبع تغذیه برای برخی از بخش‌های سیستم الکترونیکی است.

CONN: به معنای اتصال (Connection) است که به اتصال بین بخش‌های مختلف سیستم الکترونیکی مربوط می‌شود.

بنابراین، این کلمات اختصاری  است به مفهومی از سیگنال ساعت با فرکانس 32 کیلوهرتز و ولتاژ 1.8 ولت که توسط واحد مدیریت برق برای اتصال به صفحه لمسی

دستگاه الکترونیکی ارسال می‌شود





برای درک بهتر





در یک دستگاه الکترونیکی مانند تلفن همراه، صفحه لمسی (Touch Screen) برای ورود دستورات کاربر به سیستم استفاده می‌شود. برای این که صفحه لمسی بتواند

اطلاعات و دستورات کاربر را به درستی تشخیص دهد، نیاز به سیگنال ساعت دارد.

سیگنال ساعت به صورت یک سیگنال موج مربعی با فرکانس خاصی تولید می‌شود که به عنوان یک همگام‌ساز در سیستم الکترونیکی به کار می‌رود. این سیگنال ساعت

از واحد مدیریت برق (PMU) به سمت صفحه لمسی ارسال می‌شود تا صفحه لمسی بتواند اطلاعات و دستورات کاربر را با استفاده از سیگنال ساعت دریافت کند و به

درستی به سیستم ارسال کند.

فرکانس سیگنال ساعت می‌تواند در سیستم‌های الکترونیکی مختلف متفاوت باشد، بسته به نیاز و اهمیت بخش مورد نظر. در اینجا فرکانس سیگنال ساعت برای اتصال

به صفحه لمسی با مقدار 32 کیلوهرتز مشخص شده است.

همچنین، ولتاژ منبع تغذیه برای برخی از بخش‌های سیستم الکترونیکی مانند صفحه لمسی، 1.8 ولت است. در نتیجه، سیگنال ساعت با فرکانس 32 کیلوهرتز و ولتاژ 1.8

ولت برای اتصال به صفحه لمسی توسط واحد مدیریت برق به کار می‌رود و به عنوان یک همگام‌ساز بین صفحه لمسی و سیستم الکترونیکی دستگاه عمل می‌کند.

نویسنده :علی اسماعیلی



مدیر آموزشگاه آناتل
